シャシー配線は大きく二つの系統に分かれています。
バッテリーからヒューズブロックを介してスイッチに向かう系統と、スイッチから制御対象に向かう系統です。

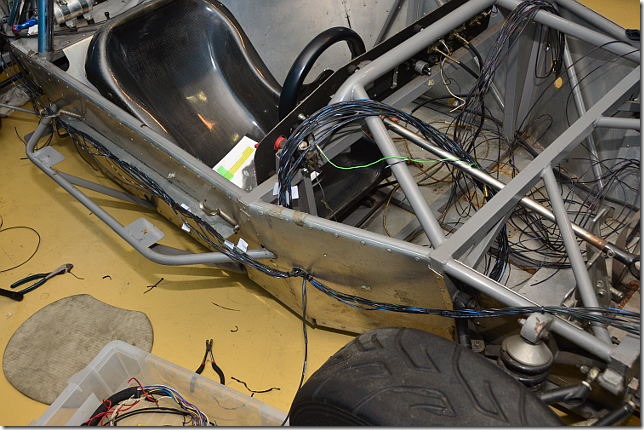

昨日は、ヒューズブロックからスイッチへ向かう系統の配線を通しました。今日は、スイッチから制御対象に向かう配線を通しました。こちら側も不要な配線は削除してスリム化に努力しました。

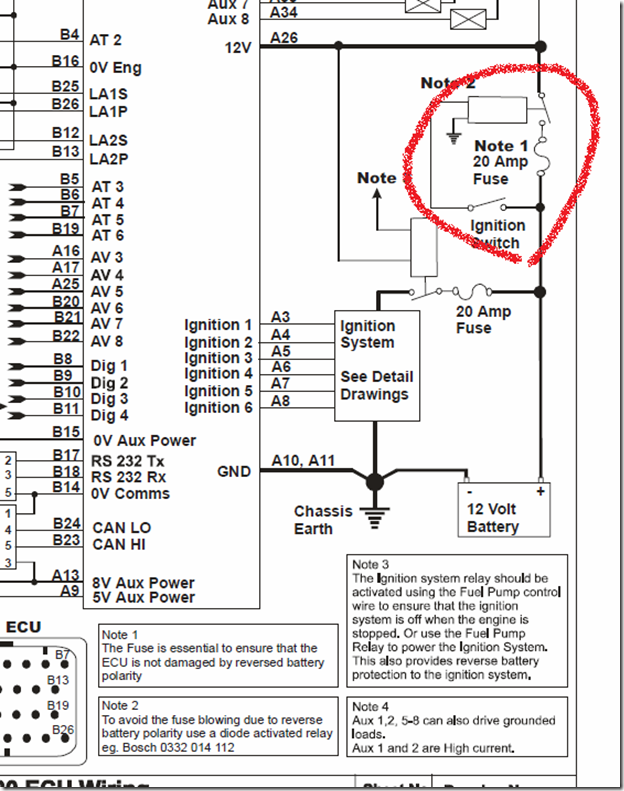

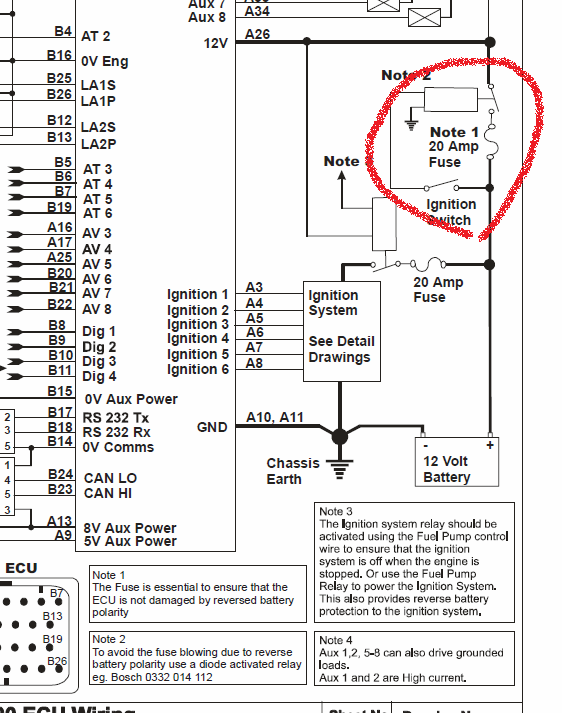

次回はバッテリー～スターター～オルターネータの系統の配線を通す予定ですが、これにはMOTECへの電源供給系も含みます。MOTECのマニュアルでは、30Aのリレーを介してバッテリーと直結するように指示しています。

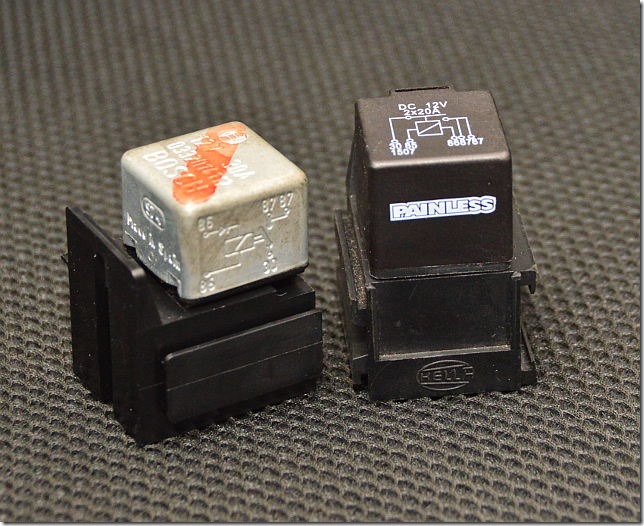

古いMOTECの配線に逆接防止ダイオード付きのリレー(写真左)が付いていたので、それを流用します。それと、シャシー配線キットの中のホーン用に20A×2系統のリレー(写真右)が入っていたので、それをイグニッションとフューエルポンプに使おうと思います。
リレーは新たに買わずに済みそうです。
